Engalletadoras de juntas

Las engalletadoras, también conocidas como fresadoras de ranuras o ensambladoras, son perfectas para la unión de todo tipo de juntas. El ensamblado de tableros y listones resulta muy sencillo debido a la escasa precisión que requiere el marcado de las piezas y su posterior fresado.

¿Qué engalletadora comprar?

Ensambladora engalletadora Einhell TC-BJ 900

Una de las ensambladoras más baratas que podemos comprar es la Einhell TC-BJ 900. Es una máquina enfocada al bricolaje doméstico que cuenta con un motor de 860W de potencia y una guía regulable para realizar ensambles a 45, 90º o 135º grados (o posiciones intermedias). La relación calidad/precio es correcta. Se presenta en un maletín para su transporte.

Einhell TC-BJ 900 Engalletadora barata para bricolaje Einhell TC-BJ 900

Sus características principales son:

  • Ajuste rápido de la profundidad de fresado (3 niveles)
  • Ajuste sin niveles de la altura y del ángulo de inclinación (inglete)
  • Placa base de grandes dimensiones
  • Fabricada con fundición aluminio macizo
  • Bloqueo del husillo para un fácil cambio de la fresa
  • Llave de espigas para cambiar la fresa
  • Bolsa de tela para la recogida del serrín

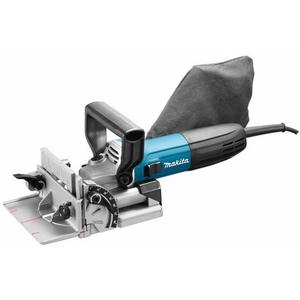

Makita PJ7000 engalletadora profesional para madera con disco de 100 mm

La Makita PJ7000 es una fresadora-ensambladora de galletas orientada al uso profesional. Su extraordinaria ligereza la hace muy cómoda de utilizar en cualquier posición (base y carcasa están fabricados con aluminio). Es una engalletadora muy ágil y versátil gracias a la delgadez de su cuerpo. Es compatible con todas las medidas de galletas. Su motor es de 701W y el régimen de vueltas del motor en vacío de 11.000 rpm.

Engalletadora Makita PJ7000 Engalletadora Makita PJ7000

Características:

  • Engalletadora compatible con todas las galletas planas de madera dura (haya) y contrachapado
  • Cuerpo más delgado para una gran manejabilidad
  • Empuñadura superior con forma plana en la zona lateral para un buen control de la herramienta
  • Ajuste rápido para las distintas profundidades de fresado
  • Ajuste sencillo y preciso de la profundidad.
  • Ángulo ajustable y bloqueable en cualquier posición entre 0° y 90°
  • Ángulo con pre-ajuste en las posiciones de 0, 45 y 90 grados
  • Posibilidad de fresar en cualquier posición
  • Conectable a un sistema de aspiración exterior
  • La boquilla del serrín es orientable y gira con la máquina para facilitar la expulsión del polvo
  • Botón de bloqueo del eje, para un fácil cambio del disco
  • Fácil acceso al eje del disco soltando tan solo un tornillo
  • Guía angular para ingletes entre los materiales de diferentes grosores: se puede subir y bajar con cremallera y mecanismo de piñón
  • Nuevo maletín de transporte, totalmente equipado, para colocar todos los accesorios
  • 6 diferentes posiciones a través de un tornillo de ajuste micrométrico
  • Ensambladora muy ligera gracias a su base y carcasa fabricada en aluminio.

Ficha técnica Makita PJ7000 Ficha técnica de la Makita PJ7000

Virutex AB111N fresadora ensambladora electrónica para uso profesional en carpintería

La Virutex AB111N es una engalletadora profesional de altas prestaciones con capacidad de regular milimétricamente la altura y el ángulo de fresado. La calidad superior de su escuadra de regulación y los ajustes de sus piezas ofrecen uniones de gran precisión en cualquier tipo de tablero

Características:

  • Ajuste ultrarrápido de las profundidades de ranurado
  • Guía frontal angular de ajuste rápido regulable en altura e inclinación con escala graduada
  • Posibilidad de realizar los fresados justo en la mitad del tablero
  • Posibilidad de ingletar con precisión gracias al ajuste milimétrico
  • Más información en la web de Virutex

Engalletadora Virutex AB111N Ensambladora fresadora electrónica Virutex AB111N

Fresadora de juntas Lamello Classic X

Lamello es la empresa que introdujo el sistema de juntas mediante galletas. Sus fresadoras de juntas son de una gran calidad pero son mucho más caras que las de otras marcas profesionales como Bosch, Makita o Virutex. Entre las maquinas de Lamello, la más útil probablemente es la Classic X, la versión mejorada a partir de la primitiva engalletadora original.

Lamello Classic X Engalletadora Lamello Classic X

Características:

  • Solución versátil y muy efectiva, eficiente y sencilla para el ensamblado de todo tipo de tableros
  • Escuadra tope multifunción, tope basculante con punto de rotación y superficies de alta precisión
  • Soporte frontal con los laterales lisos para una precisa colocación sobre la pieza de trabajo
  • Mecanizado milimétrico de alta precisión
  • Motor potente de 780W y carcasa delgada
  • Gran estabilidad vertical gracias a la escuadra multifunción con tope
  • Ingletes perfectos con tope de bloqueo en los ángulos de 45º y 22.5º
  • El sistema permite la unión de piezas delgadas de 8-10 mm en cualquier ángulo
  • Se elimina la necesidad de fijar con mordazas la pieza gracias a la amplia tolerancia de desplazamiento lateral
  • Se elimina el riesgo de error al regular la pieza: ambas piezas se mecanizan igual
  • Fresados paralelos y precisos incluso en las maderas con nudos
  • Válida también para ensambles en materiales compuestos como el composite
  • Posibilidad de uniones desmontables con el accesorio de conexión Clamex S

En el siguiente vídeo se puede ver como realizar uniones en inglete precisas gracias a la escuadra multifunción:

¿Qué es una engalletadora y para qué sirve?

La engalletadora es una herramienta eléctrica de carpintería que se utiliza para el ensamblado rápido de piezas mediante el uso de una lámina de madera dura llamada galleta. La galleta está fabricada con haya o madera contrachapada y se hincha gracias a la cola de carpintero, logrando así una unión muy fiable y robusta.

Con esta máquina se pueden encolar todo tipo de tableros y listones de madera. El ensamble mediante galletas, aunque no es tan robusto como el de caja y espiga, tiene sus aplicaciones ya que es muy rápido de hacer y resulta mucho más fiable que una simple unión atornillada.

Otras máquinas eléctricas similares son la ensambladora de tubillones (para espigas) y el sistema de ensamble Festool Domino que utiliza tacos de haya redondeados. Este último sistema es una mezcla entre la galleta y el tubillón convencional, crea uniones mucho más robustas y seguras, pero las herramientas son mucho más caras.

Aunque a menudo se conoce como fresadora de juntas, no es una auténtica fresadora para madera ya que no utiliza fresas, sino discos de corte. Por otro lado, con una fresadora convencional se pueden hacer también este tipo de uniones pero es mucho más laborioso y no se hace por ser poco eficaz.

¿Qué ventajas ofrece la ensambladora de galletas frente a los tubillones?

La gran ventaja del ensamble de juntas mediante galletas es la rapidez de ejecución y la facilidad que ofrece el sistema para realizar ajustes. El disco circular de la máquina talla una ranura semicircular en la madera que, en el sentido longitudinal, es algo más grande que la propia galleta. Esto deja unos milímetros de margen para el ajuste lateral de las piezas lo que permite una gran velocidad tanto al marcar como al tallar las ranuras. En otros sistemas, como la caja y espiga o la unión por tubillones, ocurre lo contrario: la precisión ha de ser muy elevada para poder efectuar la unión con éxito.

Ajustes de las engalletadoras para madera

Dependiendo de la calidad de la máquina que compremos podemos encontrar diferentes tipos de ajuste. En todas ellas se puede regular la medida de corte de la ranura, es decir, cuánto profundiza el disco sobre la pieza. El ajuste de la profundidad de fresado es el más importante ya que es el que permite la utilización de los distintos tamaños de galletas.

Muy importante también es la regulación de la altura de fresado. Esta se consigue mediante una guía auxiliar montada sobre la base de la máquina. Con este parámetro se determina la altura a la que ira insertada la galleta. Por ejemplo, para prolongar dos maderas de idéntico grosor, lo regularemos para que el eje de la galleta se sitúe también en el eje del tablero.

Finalmente, otro ajuste que suele estar presente en las engalletadoras es el ángulo de inclinación. Como mínimo, la regulación a 45 grados suele ser posible en todas las máquinas. Además, los mejores modelos disponen de una guía graduable que permite tallar ranuras en otros ángulos. Por ejemplo, configurando el ángulo a 135º se pueden ensamblar tableros cortados a 67.5º para la elaboración de muebles de forma hexagonal.

¿Cómo se cambia el disco de una engalletadora?

La mayoría de los modelos incluye una llave de espigas (similar a la de una radial para aflojar la tuerca que retiene el disco. Para acceder al compartimento del disco es necesario abatir la tapa que lo protege. Después, presionamos el botón que bloquea el husillo (para evitar que el disco gire) al mismo tiempo que aflojamos la tuerca con la llave de espigas. Ahora solo nos queda reemplazar el disco y repetir los pasos en orden inverso.

Características de una engalletadora

Visualmente, una engalletadora es una máquina similar a una radial pero con la empuñadura auxiliar situada sobre la zona superior. El motor, ubicado en la parte posterior de la máquina, también tiene una potencia similar a la de las amoladoras angulares: entre 700 y 900W aproximadamente. Perpendicular al eje del motor se situa el disco de corte, ubicado en la base de la máquina y oculto tras una placa de gran planicidad (generalmente construida con de fundición de aluminio).

En la parte frontal de la máquina, encontramos una guía para regular la altura de corte y una torreta que permite el ajuste de la profundidad de fresado. Estos dos parámetros son los más importantes a la hora de configurar la engalletadora para realizar ensambles. La torreta permite el uso de tres tipos de galleta: la número 20, la 10 y la 0. Finalmente, en la zona posterior se incluye un orificio que permite la conexión de la fresadora de galletas a un sistema de aspiración, o bien el acople de una bolsa para almacenar el polvo y la viruta generados al tallar la madera.

En cuanto al modo de funcionamiento, la ensambladora dispone de un interruptor ubicado en la parte posterior que arranca el motor y un sistema de resortes con el que se hace emerger el disco para tallar la ranura. Antes de presionar la engalletadora contra la pieza, es recomendable esperar a que el motor haya alcanzado un régimen elevado de vueltas para facilitar el fresado, lograr un mejor acabado y evitar la caída de revoluciones del motor.

¿Qué tipo de madera se puede ensamblar mediante galletas?

Todos los tableros y listones de madera o derivados de esta son ensamblables mediante galletas pero los mejores resultados se obtienen en la madera maciza y en los tableros de fibras (MDF, DM). No obstante, también es muy común el ensamblado de aglomerados mediante galletas o tubillones de haya. En cuanto a las maderas macizas, la engalletadora es capaz de tallar sin problemas la ranura en la mayoría de las especies: su disco tiene dientes reforzados con carburo de tungsteno y el motor gira a un régimen de revoluciones muy elevado.

Tamaño de las galletas

Existen diferentes tipos de galletas en el mercado para realizar ensambles por galleta. Las mismas pueden ser de madera prensada con fibras diagonales (de haya normalmente) o bien de maderas contrachapadas o incluso fibras metálicas.

Los tamaños estándar de las galletas son:

  • Galleta 20: 56x23 mm
  • Galleta 10: 53x19 mm
  • Galleta 0: 47x15 mm

El espesor, en todos los casos es de 4 mm. Para su unión se debe utilizar cola blanca de carpintero.

¿Cómo se utiliza una engalletadora?

El primer paso es configurar la profundidad de fresado en la máquina, este debe corresponder con el tamaño de la galleta (se ranura la mitad del ancho total de la galleta en cada una de las piezas). A continuación, se colocan las piezas en la posición deseada y se marca con un lápiz, sobre la junta, la posición que ocupará el centro de cada galleta. No se requiere ninguna precisión en este punto ya que las galletas son algo más pequeñas que la longitud de la ranura.

Una vez que tenemos las piezas marcadas podemos retirarlas para proceder a su fresado individual. Alineamos la marca de la engalletadoras con la marca de lápiz que hemos trazado. Ya podemos arrancar el motor. Esperamos un segundo para que coja velocidad y presionamos firmemente la máquina contra la pieza. Repetimos la operación cuantas veces sea necesario.

Antes de proceder al montaje definitivo, se recomienda comprobar en seco que la unión ha quedado como se esperaba. Después, se desmonta y se procede al montaje definitivo utilizando cola de carpintero. Por último, con la ayuda de sargentos, prensas o similares se inmoviliza el mueble hasta que se seque la cola.
