Los mejores calibres digitales para mecánicos y joyeros

Leer no es medir y medir no es lo mismo que comparar. Y esto lo sabe bien cualquier tornero-fresador. En cualquier caso, leer y comparar son dos operaciones que se hacen más fácilmente con la ayuda de un calibre digital.

Aquí te presento algunos de los mejores calibres digitales de dos de las mejores marcas de instrumentos de metrología: Mitutoyo y Starret.

Los mejores pies de rey digitales de las mejores marcas de calibres

Starret, la compañía que invento la escuadra combinada para carpintería, y Mitutoyo, una compañía con varias patentes en el campo de la metrología, son dos de las mejores marcas de calibres pies de rey digitales y mecánicos con escala vernier.

Pie de rey digital Mitutoyo AOS ABS de 150 mm

El calibre digital Mitutoyo Digimatic ABSOLUTE es uno de los mejores en su categoría. Este pie de rey funciona mediante un sensor de inducción y un codificador lineal que asegura una alta precisión incluso cuando la regla está contaminada con taladrinas, aceites y polvo.

Mitutoyo 500-196-30 - Calibre electrónico digital con sensor de inducción AOS, regla absoluta ABS, con escala auxiliar (nonio), 150 mm

  • CALIBRE, 0-6 "/ 0-150MM 500-196-30 Por MITUTOYO
  • Número de parte del fabricante: 500-196-30
  • Nombre del fabricante: MITUTOYO

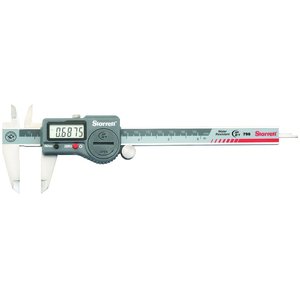

Calibre digital Starret IP 67 de 150 mm

El pie de rey digital Starret de la serie 799 es ligero y fácil de leer, gracias a los dígitos de gran tamaño de su pantalla de cristal líquido LCD.

Además, al igual que el calibre digital Mitutoyo Digimatic, este modelo mantiene el cero tras el apagado del instrumento, por lo que no requiere la configuración inicial del origen de coordenadas.

Starrett 799A-6/150 - Calímetro digital (0-150 mm, sin indicador de datos, en maletín de plástico)

  • Fácil de leer pantalla LCD grande, caracteres altos 8mm
  • Cuerpo robusto hecho de acero inoxidable endurecido
  • Última posición de medición se guarda al apagar
  • Apagado automático después de 5 minutos de inactividad

Este pie de rey usa una batería de litio de 3 V CR2032 y está fabricado acorde a lo especificado por la norma industrial DIN 862. Para facilitar el seguimiento en caso de error, el numero de serie del dispositivo está grabado para poder hacer el rastreo de su calibración. Se apaga automáticamente a los 5 minutos.

Sin duda, este pie de rey Starret es uno de los mejores calibres digitales para mecánicos.

Calibrador digital Tesa TWIN-CAL IP40 con conector

Tesa es una marca de instrumentos de metrología fundada en Renens, Suiza, en 1941. A lo largo de sus 80 años de existencia los instrumentos de metrología TESA han destacado por la calidad y precisión de su mecanizado. En la actualidad, Tesa es una marca líder en gramiles de altura, micrómetros, calibres de aguja, etcétera.

TESA TWIN-CAL IP40 - Calibre eléctrico estándar (rango de medición, 0-150 mm, con rodillo de ajuste, salida de datos y barra de profundidad redonda)

  • Histéresis: 10 μm
  • Unidad: mm.
  • Norma: ISO 13385-1:2011.
  • Compatibilidad electromagnética: 1907/2006/CE - 2004/108/CE - 2002/96/CE.

Este modelo tiene una resolución de 0.01 mm y un error máximo admisible de 20 µ (para medidas inferiores a 100 mm) y de 30 µ (para medidas superiores). La autonomía de su batería de litio (pila CR2032) es de 12000 horas.

En cuanto al resto de características:

  • Pasa al modo de ahorro de energía a los 10 segundos
  • Se apaga completamente a las 2 horas
  • Para el modo incremental/diferencial (DIFF) es necesaria la puesta a cero
  • El calibre Tesa TWIN-CAL mantiene el cero en el modo de medición ABS

Los calibres tesa TWIN-CAL están equipados con un conector TLC (Tesa Link Conector), lo que permite su conexión al ordenador para el intercambio de datos o la actualización de su firmware. Estos calibres se fabrican en dos grados de protección: IP40 y IP67 (sumergible a un metro).

Este pie de rey digital Tesa TWIN-CAL está fabricado con acero inoxidable e incluye cero fijo, al igual que los Mitutoyo y Starret. Sin embargo, a diferencia del Digimatic de Mitutoyo no incluye un sensor AOS, lo que significa que existe una velocidad máxima de desplazamiento para la corredera, que en este modelo es de 2.5 m/s.

La pantalla de cristal líquido LCD de este calibre incluye dígitos de 11 mm de altura y tiene una gran legibilidad. Está certificado por ENAC.

Calibre resistente al agua IP67 Tesa TWIN-Cal IP67

Este pie de rey digital es la versión hermética del calibre Tesa TWIN-Cal y ofrece uno de los grados de protección más altos frente a la entrada de contaminantes o líquidos: IP67. La carcasa incluye una placa metáica de protección y un característico tacto suave. Puede sumergirse durante media hora a un metro de profundidad sin que el agua penetre en su interior.

Al igual que el Mitutoyo Digimatic, este instrumento de precisión funciona mediante un sistema de medición inductivo que garantiza que la precisión de la medición no se verá afectada si el polvo, agua, grasa u otros contaminantes llegaran a interponerse entre la regla y el sensor de posición.

TESA 00530319 - Calibre digital doble (IP67, 150 mm)

  • Rango de medición: 150 mm. Resolución: 0,01 mm. Precisión: 0,03 mm.
  • Salida de datos inalámbrica/sellada a la norma IP67. Protegido del agua, aceite, refrigerante y entrada de polvo.
  • Conversión de mm/pulgadas/cero ajuste en cualquier punto/apagado automático / Posición de recordatorio cuando se apaga (Calier de referencia)
  • Alimentación: 3 V CR2032 botón Cell / Duración de la batería: 1 – 2 años

Pie de rey digital de 150 mm DML (Digital Micrometers Limited) ¿El mejor calibre digital calidad/precio?

Entre el fabuloso Mitutoyo Digimatic ABS AOS y los calibradores digitales más baratos puedes encontrar los pies de rey de la marca DLM. Digital Micrometers Limited es una marca inglesa especializada en instrumentos de medición de mano. En mi opinión, esta marca ofrece calibres y micrómetros digitales baratos, pero de calidad.

Calibre vernier digital micrometers

Calibre digital de acero inoxidable endurecido dual para milímetros y pulgadas

En concreto, este modelo es apto para pulgadas y milímetros, está hecho con acero inoxidable endurecido de buena calidad y tiene una precisión de 0.02 mm. Viene en un estuche de plástico rígido y mantiene la posición del cero al apagar el calibre.

Digital Micrometers - Calibrador Vernier digital (150 mm, incluye estuche)

  • Rango de medición: 150 mm; resolución: 0,01 mm; Precisión: 0,02 mm.
  • De acero endurecido, mm/pulgadas de conversión de; Puesta a cero en cualquier punto.
  • Función de encendido & apagado automático; al apagarlo memoriza la posición (calibre Vernier (de referencia).
  • Fuente de alimentación: pila de botón LR44 de 1,5 V (2 x LR44 Células de); Duración de la batería: 2 años en medio recomendado.

Aunque todos los instrumentos DLM son testados antes de ponerse a la venta, la marca ofrece la posibilidad de conseguir un certificado de calibración que puede ser de dos tipos:

  • Certificado de calibración interno: la marca DLM lo ofrece como alternativa a la acreditación UKAS. Este certificado de calibración se lleva a cabo por ingenieros competentes de la empresa que ensayan el aparato de acuerdo a las normas de fabricación nacionales. El certificado suministrado incluye el número de serie del calibre y los números de certificación UKAS de los estándares de calibración usados.
  • Certificado de calibración UKAS: puede ser hasta 5 días más que el anterior. Es el que se lleva a cabo por el Servicio de Acreditación de Reino Unido (UKAS). Los procedimientos de calibración se ajustan a los estándares británicos correspondientes. Esto garantiza la precisión y la trazabilidad del calibre de acuerdo con lo exigido por los estándares de normalización internacionales relativos a la fabricación de pies de rey. El certificado incluye en este caso el logotipo de calibración del UKAS.

Los calibres digitales más baratos

Para fabricación industrial por mecanizado, probablemente no tenga sentido comprar un calibre digital de una marca que no sea Mitutoyo o Starret, pues estas son las mejores marcas de calibres y su calidad es muy superior a los de fabricación china.

Sin embargo, para tener en la caja de herramientas, los anteriores no son calibres baratos, y para el bricolaje no es necesaria una precisión de ±0.02 mm. Por tanto, para uso doméstico comprar un calibrador digital barato es probablemente una buena idea.

Calibrador digital Preciva 150 mm

Este calibre digital puede funcionar en sistema métrico e imperial (pulgadas). Incluye cuatro superficies de referencia para medir exteriores, profundidades, interiores y peldaños. La resolución es de 0.01 mm y la precisión de ± 0.03 mm.

Calibre Digital Preciva Calibrador Micrométrico 150 mm / 6 Pulgadas con Pantalla Lcd Grande, Más Precisa

  • 2 Modos + 4 Funciones: Se puede transformar entre milímetros y pulgadas. Con 4 funciones de medición, diámetro interior, exterior, profundidad y escalera
  • Ventajas: Rango de medición de 0 a 150 mm; Precisión: ± 0,03 mm; Resolución: 0,01 mm / 0,0005 inch; Gran pantalla LCD; Hay dos botón para ajustar y fijar el movimiento de escala y promover el presición de medir
  • Material: De acero inoxidable, resistencia a la caída y con una pantalla grande LCD, Escala de alta definición, fácil de leer lectura, reducir el error y si no usa durante 5 minutos apagará automáticamente
  • Aplicación: Diseñado especialmente para el uso profesional. Medición de espesores rápida y precisa del acero, joyas, jade antiguos y otros objetos pequeños y frágiles

El calibrador digital Preciva viene en un estuche protector de plástico e incluye un destornillador pequeño para la sustitución de la pila. El nivel de protección frente al agua y las salpicaduras de polvo es IP 54.

Calibre de plástico digital Tacklife

Al ser de plástico, este calibrador digital es ideal para joyería y carpintería, puesto que no deja marcas en los materiales. La precisión es de 0.02 mm, el rango de medida de hasta 150 mm y su pantalla se apaga sola a los cinco minutos. Funciona con pila de botón CR2032 (incluida).

TACKLIFE-DC01-Calibre Digital Plástico de 0-150mm/ Pie de Rey Calibrador Micrómetro de pantalla LCD conversión métrica Vernier Digital Calibre diámetro interior, exterior, la profundidad y escalera

  • Función: Con la pantalla de LCD puede mostrar la lectura claramente al medir el diámetro interior, el diámetro exterior, la profundidad y la longitud
  • Ventajas: Muestra automáticamente la lectura, el compartimento de la batería de la base es coveniente para descargar y cambiar
  • Rango de medición: 0 - 150 mm/0 - 6 pulgadas precisión: + 0,02 mm (0-150 mm)Temperatura de trabajo(0 - 40), Tiempo de apagado automático: 5 min. Ahorro de batería
  • Diseño: Diseñado especialmente para el uso profesional. Medición de espesores rápida y precisa del acero, joyas, jade antiguos y otros objetos pequeños y frágiles

El pie de rey de plástico ABS Tacklife funciona gracias a un encoder capacitivo lineal de rejilla e incluye un botón para pasar de pulgadas a milímetros. También incluye botón de puesta a cero para hacer medidas incrementales.

Pie de rey digital largo de 200 mm

Si se te queda corto el pie de rey estándar de 150 mm, aquí tienes un calibre digital más largo con protección IP 54.

Al final de esta guía encontrarás una tabla en la que se detallan los diferentes niveles de protección IP. En concreto, este calibre impermeable está protegido frente a la entrada de polvo (5/6) y frente a las salpicaduras de agua de dirección variable, pero no soporta chorros de agua ni la inmersión. Si necesitas que sea sumergible debes comprar un calibre con protección IP67.

Calibre Digital Acero Inoxidable 200 mm Impermeable Calibre Pie de Rey Digital Regla Calibrador Electronico LCD Métrica Pulgada Fraccion para Longitud Profundidades Diámetros Interiores Exteriores

  • 【Resistente y Impermeable】--- Destacado en la capacidad Impermeable IP54, A prueba de salpicadura, aceite y polvo. Nonio Construido de Material Aleación de Zinc y Regla de acero inoxidable 4CR134, regla conocida como Calibre de Nivel Industrial.
  • 【Milimetro Pulgadas y Puntajes】--- Calibre Digital de Acero Inoxidable de nivel Industrial y Alta Precisión. Medición conmutable en pulgadas / métricas / fracciones. Más practica que otros calibres.
  • 【Precisión y Resolución】--- La unidad de medida mínima es: 0.01 mm / 0.0005 "/ 1/128" (mm / pulgada / puntaje mínimo). Precisión: 0.001" /0.02mm. Rango: 0 - 200 mm y 0 - 8 "(rango en pulgadas).
  • 【Funciones y Pantalla LCD】--- Mediciones de diametros interiores y exteriores, la profundidad. Pantalla LCD extra Grande de fácil lectura con interruptor de encendido y apagado. Puesta a cero flotante

¿Qué es y cómo funciona un calibrador digital?

El pie de rey es un instrumento de metrología, es decir, una herramienta que permite medir con precisión. Este instrumento también se llama calibrador, calibre de pinzas o calibre a secas.

El nombre pie de rey hace referencia a un hecho de la antigüedad. El pie es una unidad de medida usada en algunos países anglosajones. Sin embargo, antaño el pie no representaba una magnitud concreta, sino que variaba en función de los lugares. Por ejemplo, el pie de Castilla, también llamado pie de Burgos, no medía lo mismo que un pie romano, sino que es algo más pequeño. Se cuenta que la medida se establecía tomando como referencia el tamaño de pie del rey del lugar. Y de ahí el nombre pie de rey.

¿Cómo funciona un calibre digital? Para explicarlo primero hemos de comprender como funciona un pie de rey mecánico con escala Vernier.

Un calibre dispone de dos pinzas o mordazas, una de ellas es fija y la otra deslizante. La distancia entre ambas se puede leer gracias a dos escalas: la situada en la regla (escala principal) y la del nonio (escala Vernier). La escala Vernier funciona en combinación con la principal y es la nos permite hacer la lectura, esto es, transcribir a cifras la separación existente entre las dos pinzas del calibre. Si quieres aprender cómo funciona la escala Vernier, te lo explico en la guía de compra de pies de rey.

Básicamente, la escala Vernier se aprovecha de una característica de nuestra vista: nos es fácil apreciar cuando un segmento está a continuación de otro. Es decir, somos capaces de apreciar si una línea está desplazada con respecto a otra. Así se evita nuestra la limitación con respecto al metro o regla graduada: la incapacidad de valorar las posiciones intermedias entre dos líneas consecutivas.

En cualquier caso, el calibre mecánico transcribe, por así decirlo, la medida a través de dos escalas: la de la regla principal y la del nonio. El calibre digital también hace una transcripción de la medida. Es decir, traduce la posición de la guía corredera (magnitud espacial) a una serie de impulsos electrónicos que nos muestran la medida en números a través de su pantalla de cristal líquido LCD.

Tipos de encoder

La conversión de la posición espacial a la señal electrónica que llega a la pantalla la hace un componente conocido como encoder (codificador), el cuál puede ser de dos tipos:

  • Codificador absoluto: determina la posición absoluta de la boca móvil con respecto a la fija.
  • Codificador incremental: determina la posición relativa de la corredera con respecto a una posición de referencia dada. Esta posición se fija pulsando el botón de cero (poner a cero el calibre).

No obstante, hay calibres con codificador absoluto que tienen función de medición incremental. La ventaja de la medición incremental es que permite comparar el tamaño de dos piezas sin necesidad de hacer operaciones matemáticas (sin usar la calculadora, vaya).

En cuanto a la forma en la que el codificador lee la posición de la corredera, puede hacerse con varias tecnologías: sensor óptico, sensor de inducción electromagnético, etcétera.

Código de protección IP (Ingress Protection Code)

El código de protección IP es un estándar definido por la Comisión Electrotécnica Internacional en su norma IEC 60529 que sirve para valorar y clasificar el grado de protección de un dispositivo eléctrico o electrónico frente a la entrada de agua, polvo u otros contaminantes.

El código IP permite concretar la protección que ofrece la carcasa de un dispositivo. Por ejemplo, si un calibre digital está puntuado con un código IP67, ello significa que dicho pie de rey está absolutamente protegido frente a la entrada de polvo (cifra 6) y que podrá ser sumergido en agua a una profundidad de un metro durante media hora (cifra 7).

El calibre digital Starret 798 tiene el código de protección IP67

Pie de rey digital Starret IP 67

Primer dígito: protección frente a partículas sólidas

El primer dígito del código IP determina la protección frente a la entrada de polvo u otras partículas sólidas. También sirve para concretar qué partes del cuerpo pueden entrar en contacto con conductores o partes en movimiento del dispositivo.

Código Tipo de protección Descripción
0 Sin protección No existe ningún tipo de protección frente a la entrada de objetos ni frente al contacto corporal
1 > 50 mm Las partes corporales más grandes no tendrán contacto con el interior (por ejemplo un brazo)
2 > 12.5 mm Ejemplo: acceso restringido a los dedos de una mano
3 > 2.5 mm Ejemplo: acceso limitado a herramientas eléctricas, conductores gruesos, etc.
4 > 1 mm Protección frente a tornillos y la mayor parte de cables eléctricos
5 Frente al polvo La protección frente a la entrada de polvo no será absoluta, pero no alterará el funcionamiento del dispositivo
6 Hermético El polvo no podrá entrar en el dispositivo. Tampoco habrá contacto corporal. Se debe aplicar vacío y el test debe superar las 8 horas de duración.

Segundo dígito: protección frente a líquidos

La segunda cifra del código IP representa la protección del dispositivo frente a la entrada de agua. A partir del dígito 6 la protección no es acumulativa. Esto quiere decir que un dispositivo puede estar protegido frente a la inmersión pero no frente a salpicaduras. Si un dispositivo ha sido examinado para ambas categorías se indicará el código IP por separado (por ejemplo IP65/IP67).

Código Tipo de protección Descripción
0 Sin protección No existe ningún tipo de protección frente a líquidos
1 Goteo de agua Las gotas de agua perpendiculares al suelo no deben producir daños en el aparato. Duración del ensayo: 10 minutos.
2 Goteo de agua oblicuo Similar al anterior pero el dispositivo se podrá inclinar hasta 15 grados. El ensayo dura 10 minutos y se varía la inclinación cuatro veces (2.5 minutos por eje).
3 Agua pulverizada Un espray de agua con un ángulo de inclinación de hasta 60º con respecto a la vertical no debe producir daños en el dispositivo. El ensayo debe soportar 5 minutos (10 litros de agua)
4 Salpicaduras de agua Protección similar a la anterior pero el agua podrá venir en cualquier dirección. La duración del ensayo es de 10 minutos.
5 Chorros de agua (I) Protección frente a la proyección de un chorro de agua a través de una boquilla de 1/4 de pulgada. Dura un minuto.
6 Chorros de agua (II) Como el anterior pero se usa un chorro de agua con presión media (15 psi) y se proyecta un volumen mayor de agua (100 litros)
6K Chorros de agua (III) Lo mismo pero con alta presión (150 psi)
7 Inmersión 1 metro El dispositivo podrá ser sumergido hasta un metro de profundidad durante media hora
8 Más de 1 metro El dispositivo puede ser sumergido en agua. El agua no debe acceder al interior del aparato, o bien puede acceder, pero sin causar daños.
9K Chorros de agua (IV) Protección frente a chorros de agua de alta presión y temperatura en varios ángulos.

Los ensayos terminados en K no están definidos por el estándar IEC 60529, sino por el ISO 20653.

Además se puede incluir una letra adicional que concreta aún más la protección del aparato:

  • Protección frente al acceso con herramientas (C)
  • Protección frente a cables (D)
  • Resistencia al aceite (f)
  • Dispositivo de alto voltage (H)
  • Dispositivo en movimiento durante el ensayo (M)
  • Dispositivo quieto durante el ensayo (S)
  • Condiciones climatológicas (W)

Ventajas de un calibre de plástico frente a uno de acero inoxidable

El plástico ABS, siglas de acrilonitrilo butadieno estireno, es un material resistente a los golpes usado por algunas marcas para construir el cuerpo de sus calibres digitales.

Los pies de rey de plástico tienen algunas ventajas frente a los de acero inoxidable:

  • Menor riesgo de electrocución: el riesgo de recibir una descarga eléctrica es menor, puesto que el el plástico no es un material conductor de la electricidad.
  • Menor riesgo de heridas y arañazos: las pinzas de interior de un pie de rey de acero son muy afiladas y puntiagudas. En comparación, las aristas del calibre de plástico son más suaves y ayudan a evitar raspones y heridas (útil, por ejemplo, cuando se lleva el calibre en el bolsillo).
  • No dejan marcas en las piezas medidas: el acero inoxidable es un metal muy duro con capacidad para arañar materiales más blandos como la madera o las joyas de plata y oro. Por tanto, para medir material de joyería, reliquias o piedras preciosas, el calibrador de plástico puede ser más conveniente.
  • Ligereza: el pie de rey de plástico es más ligero que uno de acero.
