Extractores de tornillos dañados

Porque el tornillo era de mala calidad. Porque estaba oxidado. O porque le faltaba potencia a tu taladro-atornillador. O tal vez porque usaste la punta incorrecta. Sea como sea, acabas de dañar la cabeza del tornillo. Y de nada sirve ahora buscar culpables. Lo que necesitas es sacarlo. ¿Cierto?

Antes de probar con técnicas potencialmente destructivas, puedes probar con un juego de extractores de tornillos. Son baratos, eficaces y fáciles de usar. Y en este breve artículo te explico cómo funcionan.

Tornillo oxidado en valla de madera Tornillo de cabeza Torx oxidado en una valla de madera

¿Cómo funcionan los extractores de tornillos?

La cabeza de todo tornillo sano tiene un rebaje que puede ser hexagonal (Allen, Torx) o de ranuras cruzadas (si el tornillo es de estrella). Es en este hueco donde, por supuesto, encaja el destornillador o la llave. Pues bien, si por cualquier causa la cabeza se mella, desmontar el tornillo (sobre todo sin romperlo) puede ser difícil. A menos que tengas a mano un extractor de tornillos, claro.

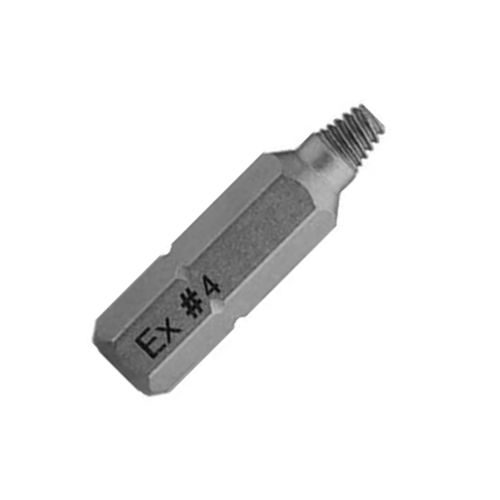

Un extractor de tornillos es un accesorio para un taladro-atornillador que esculpe una nueva ranura en la cabeza del tornillo. O, mejor dicho, talla una rosca interna en la que se engancha el propio accesorio. Si la suerte está de nuestro lado, este ingenioso invento nos brinda agarre suficiente para extraer el dichoso tornillo.

Pero ¿cómo funciona exactamente? ¿Cómo se usa un extractor de tornillos? El primer paso es taladrar el tornillo con una pequeña broca. En este orificio se introduce el accesorio adecuado roscándolo, ¡ojo!, a izquierdas. Cuando haga tope, seguiremos girando el accesorio hasta extraer el tornillo. Esto último se puede hacer a mano o con el atornillador eléctrico.

Para sacar el tornillo roto con el extractor antes hay que perforar un agujero guía con una broca algo más pequeña que la rosca del accesorio

Cómo extraer un tornillo roto

¿Qué necesito para extraer un tornillo dañado?

Para sacar un tornillo con la cabeza mellada necesitarás:

  1. Un juego de accesorios para sacar tornillos dañados
  2. Un taladro con inversor de giro (debe girar a izquierdas). Y mejor si tiene embrague mecánico (como los taladros de batería)

Si ya tienes el taladro, sigue leyendo, pues en la siguiente sección hablaremos de los juegos de extractores.

Los mejores juegos de extractores de tornillos dañados

Kit de 8 extractores de tornillos Jellas

Este kit para extraer tornillos dañados tiene buena calidad y es económico. Las brocas y los accesorios están hechos de acero rápido templado (HSS) y su dureza es de 65 HRC (dureza Rockwell).

Extractores de tornillos dañados

Cada extractor de tornillos va a compañado de la broca para taladrar el agujero guía

Este juego incluye ocho puntas de broca y ocho extractores que se corresponden cada uno con una broca (están numerados del uno al ocho). El kit incluye un adaptador hexagonal de 6.35 mm que se usa con las puntas del Nº1 al Nº4 y un segundo adaptador de cuadradillo de 4 mm, algo más pequeño, para el resto.

Extractor de tornillos Jellas de 22 piezas. Brocas y accesorios de extracción magnéticos. Para tornillos y pernos dañados de 2 mm hasta 12 mm

  • ▲ [Tecnología líder]: El Extractor de Tornillos Jellas 22pcs fabricados con material HSS te ofrece más posibilidades de extracción para tornillos rotos y pernos de diferentes tamaños (2-12 mm) y puede trabajar en cortes regulares e irregulares; El obsequio adicional de 2 tamaños más comunes (# 3 y # 6) mejora la vida útil del producto
  • ▲ [Más rentable]: El material HSS con máxima protección contra el óxido y la corrosión, la dureza puede alcanzar 64-65 HRC para mayor resistencia, flexibilidad y durabilidad; Las muescas en las brocas del extractor producen una mayor fuerza para extraer los pernos que son difíciles de quitar; El embalaje de caja de aluminio, delicado y duradero, se puede presentar como regalo a amigos y familiares

Juego de extractores de tornillos Mannesmann

Este juego de seis extractores no incluye las brocas, como el anterior. Es un buen kit para extraer tornillos dañados del coche, ya que los seis útiles cónicos cubren los diámetros desde 3 mm hasta 25 mm.

Mannesmann M 529-6-5 Juego de 6 extractores de tornillos

  • 6 piezas
  • En caso de almacenamiento

Extractor de tornillos S&R

Fabricado en Alemania, este kit en acero al cromo-vanadio es otro buen juego de extractores de tornillos:

S&R Extractor de tornillos rotos de rotación IZQUIERDA. Juego 5 pzas MADE IN GERMANY

  • EXTRACTORES DE IZQUIERDA- Juego de 5 extractores de tornillo de acero al cromo vanadio forjado en caliente
  • TRABAJOS DE PRECISIÓN: con rosca cónica de precisión para la extracción rápida y fácil de tornillos y pernos rotos o dañados
  • CAJA PRÁCTICA: en una caja resistente con un cierre que se atornilla para un acceso rápido y un almacenamiento seguro
  • TIPO DE ROSCADO: para tornillos dañados con roscas de M3 a M18 (es decir, para tornillos y pernos de 3 a 18 mm)

Para sacar los tornillos con este juego de extractores, tienes que hacer un agujero algo más pequeño que la rosca con una broca para metal. Después roscas el útil en el orificio con la ayuda de un maneral para machos de roscar:

Ruko 241103 - Giramachos ajustable DIN 1814, N° 3 (M5-M20)

  • Tamaño 3; Largo total 380 mm; Para macho de rosca manual: M5-M20
  • Ideal para terrajar en sitios de difícil acceso
  • Mangos de acero, uno de ellos desenroscable
  • Mordaza de dos mandíbulas para sujeción de mangos cuadrados

Para finalizar, a la hora de comprar un juego para extraer tornillos verás que algunos de estos accesorios se fabrican con acero S2. ¿Qué tipo de acero es este? ¿Merecen la pena?

Los aceros AISI serie S (S1, S2, S5, S6 y S7) son aleaciones de acero mejoradas con una alta resistencia a los impactos. Para ello se introducen en la mezcla componentes como el silicio o el vanadio. En concreto, el acero S2 contiene un 97 % de hierro, un 0.5 % de carbono, un 1.05 % de silicio, el 0.4 % de molibdeno (y otro tanto de manganeso) y un 0.5 % de vanadio.

Al igual que el acero HSS, el S2 es un metal duro, capaz de cortar la cabeza del tornillo sin sufrir mella en sus filos.

Comentarios

Roberto david gonzález hernández:

¿Y si el tornillo es rosca inglesa?

Respuesta
del autor:

Buena pregunta, Roberto David. Puesto que estos juegos de extractores funcionan perforando el interior del tornillo, son también compatibles con tornillos de rosca inglesa. A continuación, te explico cómo hacer la conversión para averiguar el tamaño del extractor.

Los tornillos ingleses usan la Rosca Whitworth. En este sistema la rosca no se designa por su diámetro, sino en hilos por pulgada. Es decir, por los filetes de rosca que caben en una pulgada lineal (25.4 mm). En el enlace propuesto encontrarás una tabla para averiguar el diámetro del tornillo. Por ejemplo, un tornillo de 16 HPP/TPI tiene un diámetro de 3/8 de pulgada.

Para pasar el diámetro en pulgadas a mm se multiplica por 25.4. En el ejemplo anterior, el tornillo de 3/8 tiene un diámetro exterior de 9.52 mm. Este se podría extraer con un extractor para tornillos de 6-12 mm.

Espero que te haya sido de utilidad. Saludos.
